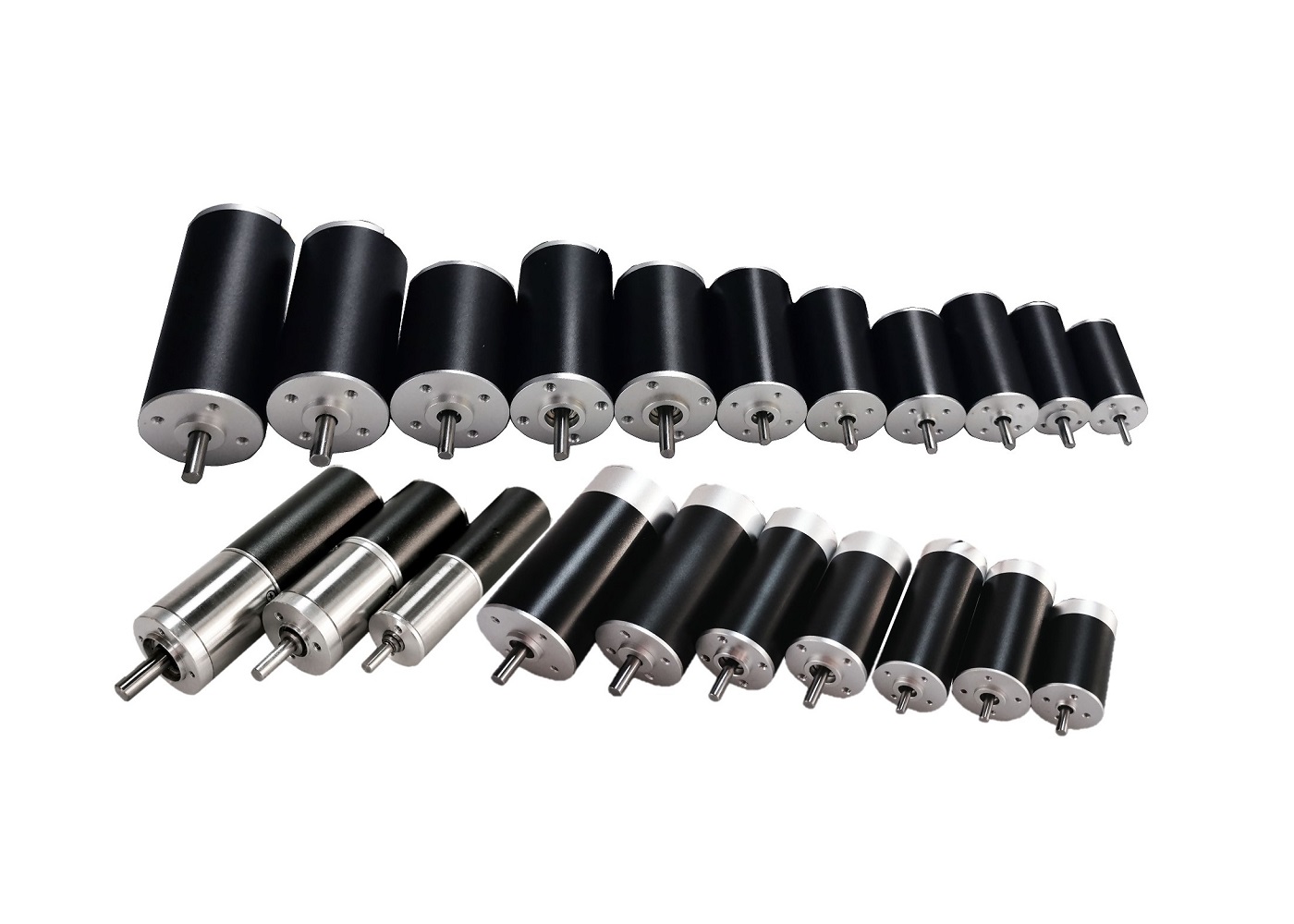

空心杯无刷直流电机系统
空心杯无刷直流电机
直径范围：φ12~40mm
创新的绕组工艺
高效率
低噪音
长寿命
产品概述
规格参数
系列型号
命名规则
尺寸说明
资料下载
该系列为定制产品，包含空心杯无刷电机、电机驱动器一体机、电机减速器一体机等多种形式的产品，可提供稳定速度、高扭矩密度及更长的使用寿命。更小的设计尺寸以及灵活的定制范围，十分适合有刷电机的替代。
可广泛应用于微型泵、电动工具以及各种特殊性、定制化场合。
标准型：
直径（mm） 功率（W） 转矩（mNm） 转速（rpm） 重量（g） 长度（mm）
12 2 1.5 50000 9.8 20
4 3 50000 16.3 30
16 6 4 30000 25 30
8 8 25000 32 36
20 15 13 25000 56 40
22 12 8 25000 48 32
18 15 25000 64 40
20 22 20000 85 48
24.5 22 22 20000 92 46
30 27 20000 110 53
28 20 23 16000 120 45
45 35 20000 156 54
55 60 16000 195 64
32 25 25 25000 147 42
60 55 20000 215 60
70 80 20000 215 70
36 70 70 16000 215 60
90 120 15000 331 70
40 80 85 15000 320 58
100 130 522 415 70
130 200 522 522 88
高速型：
直径（mm） 功率（W） 转矩（mNm） 转速（rpm） 重量（g） 长度（mm）
16 25 7 60000 32 36
30 11 43 44
35 12 50 56
20 30 8 53 40
40 14 63 53
70 20 69 57
电机驱动一体机：
直径（mm） 功率（W） 转矩（mNm） 转速（rpm） 重量（g） 长度（mm）
22 7 6 25000 63 38
9 10 79 46
24.5 10 13 15000 112 52
15 20 130 59
28 13 18 15000 153 54
20 25 188 63
32 25 40 12000 255 70
36 35 50 12000 317 73
45 100 366 83
电机减速器一体机：
直径（mm） 最大效率（%） 额定转矩（mNm） 电机最高转速（rpm）
16 90 500 42000
22 90 900 42000
28 90 2200 36000
32 90 3000 36000
36 90 4000 30000
42 90 8000 30000

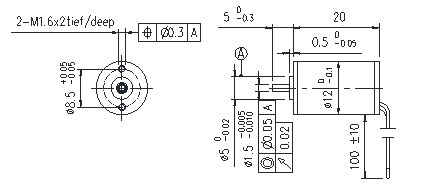

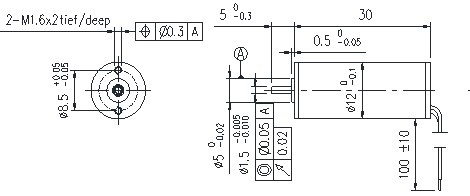

直径12mm：

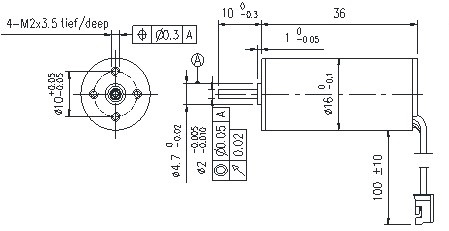

直径16mm：

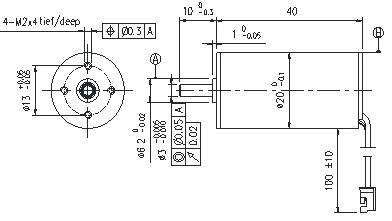

直径20mm：

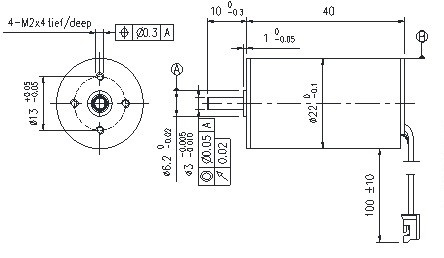

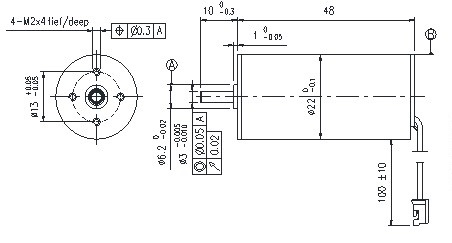

直径22mm：

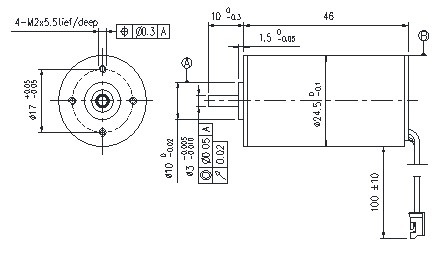

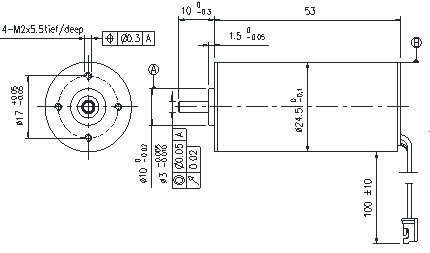

直径24.5mm：

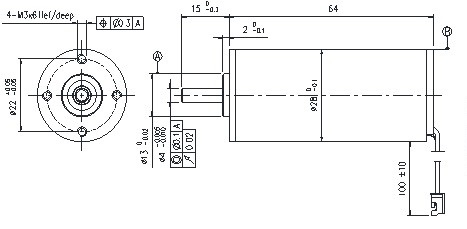

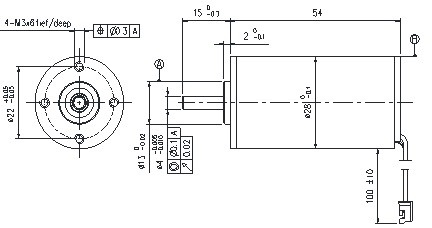

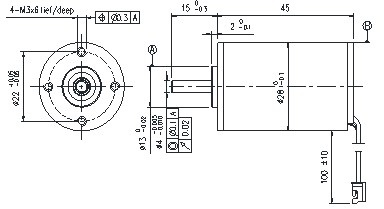

直径28mm：

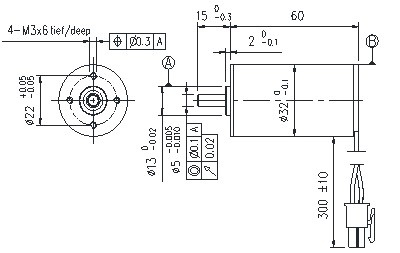

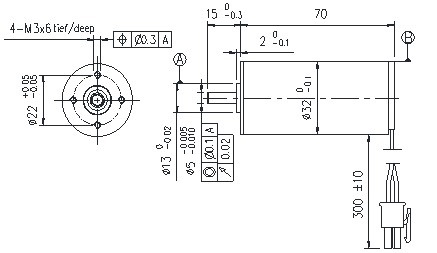

直径32mm：

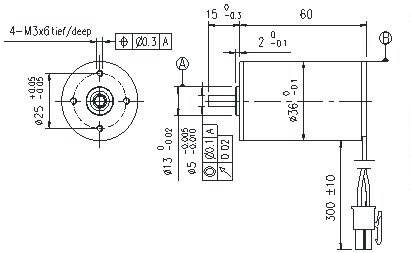

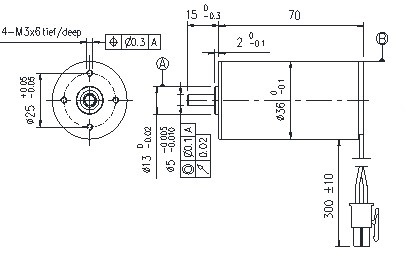

直径36mm：

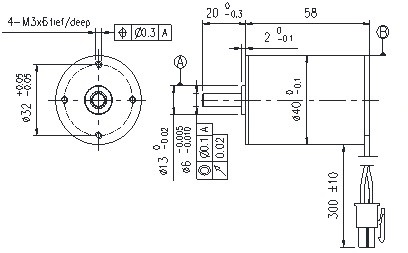

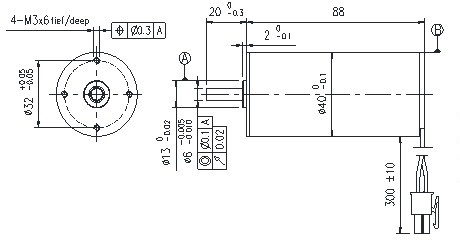

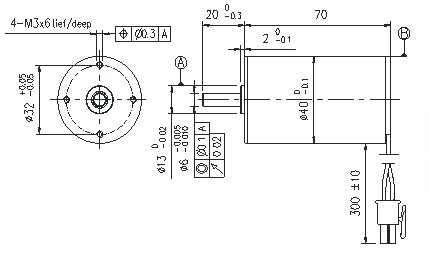

直径40mm：
