行星齿轮减速器
WPNF/WPNE系列
精度高
低噪音
定位能力强
任意位置安装
产品概述
规格参数
系列型号

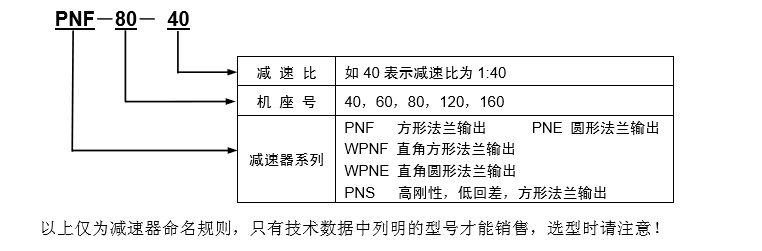

命名规则
尺寸说明
资料下载

WPNF/WPNE系列为直角减速器,采用较高精度的硬齿面齿轮,低噪音,任意位置安装,精度高、定位能力强,能适应多种工况;

WPNF系列为方形法兰输出,WPNE系列为圆形法兰输出。

技术参数
单位
减速比
WPNF60/WPNE60
WPNF80/WPNE80
WPNF120/WPNE120
额定输出转矩
N·m
单级
3
12
40
80
4
16
50
100
5
16
50
110
8
15
45
120
10
15
45
120
双级
9
44
110
210
12
44
120
260
15
40
110
230
16
44
120
260
20
44
120
260
25
40
110
230
32
44
120
260
40
40
110
230
64
18
50
120
三级
60
44
120
260
80
44
120
260
100
44
120
260
120
40
110
230
160
44
120
260
200
40
110
230
256
44
120
260
320
40
110
230
512
18
50
120
极限输出转矩
N·m

额定输出转矩的2倍
输入转动惯量
Kg·cm2
单级
3
0.246
1.189
5.75
4
0.204
0.939
3.91
5
0.189
0.869
3.35
8
0.176
0.809
2.89
10
0.152
0.73
2.54
双级
9
0.242
1.159
5.73
12
0.238
1.139
5.6
15
0.188
1.129
5.53
16
0.199
0.919
3.83
20
0.186
0.859
3.26
25
0.186
0.859
3.26
32
0.175
0.809
2.84
40
0.175
0.809
2.84
64
0.175
0.809
2.84
三级
60
0.187
0.929
5.62
80
0.186
0.919
3.28
100
0.186
0.859
3.26
120
0.175
1.119
5.47
160
0.175
0.809
2.84
200
0.175
0.809
2.84
256
0.175
0.809
2.84
320
0.175
0.809
2.84
512
0.175
0.809
2.84
技术参数
单位
减速比
WPNF60/WPNE60
WPNF80/WPNE80
WPNF120/WPNE120
抗扭刚度
N·m /arcmin
单级
1.5
4.5
10
双级
2.5
6.5
13
三级
2.5
6.3
12
回差(空载)
arcmin
单级
<30
<25
<15
双级
<35
<30
<20
三级
<40
<35
<25
最大径向力
N

340
650
1500
最大轴向力
N

450
900
2100
噪音(空载)
dB(A)

65
68
70
额定输入转速
rpm

3000
满载效率
%
单级
94
双级
92
三级
88
重量
Kg
单级
1.7
4.4
12
双级
1.9
5
14
三级
2.1
5.5
16

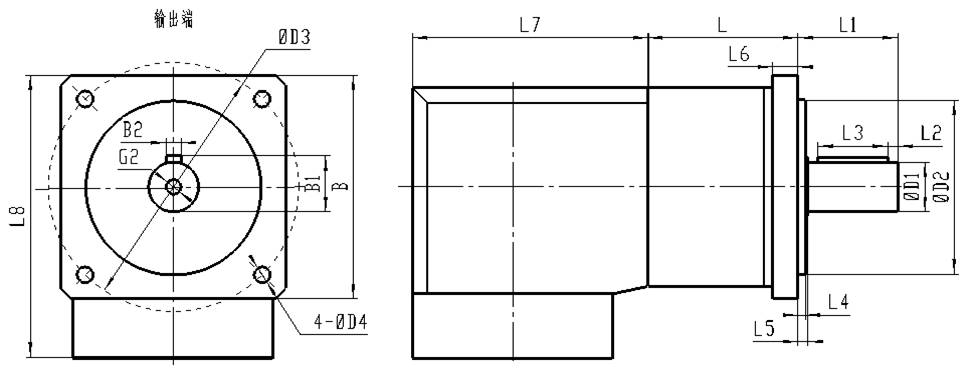

尺寸代号
尺寸名称
WPNF60
WPNF80
WPNF120
单级
双级
三级
单级
双级
三级
单级
双级
三级
D1
输出轴径
14h7
20h7
25h7
D2
止口直径
50h7
80h7
110h7
D3
安装孔中心线圆直径
70
100
130
D4
安装孔径
5.5
6.5
8.5
L
机体长度(不含法兰)
46.5
59.5
72
60
78
95.5
73.7
101.5
129
L1
输出轴伸长度
35
40
55
L2
键与轴端定位距离
2.5
4
5
L3
键长
25
28
40
L4
止口高度
3
3
4
L5
输出轴肩高度
4.5
4
5
L6
安装端面厚度
8
10
15
L8
总高度
93
109.5
145.5
B
端盖宽度
60
90
120
B1
带键轴高
16
22.5
28
B2
键宽
5
6
8
G2
中心螺纹孔
M5*12
M6*16
M10*22
L7
法兰厚度
(特制法兰数据会有所变化)
75
94
130
法兰连接处的尺寸要求
允许电机的输入轴径
≤14
≤19
≤22
允许电机的轴长(含止口高)
31
41
58
允许电机的止口尺寸
≥38
≥70
≥90
允许电机的外形尺寸
≤62*62
≤92*92
≤115*115

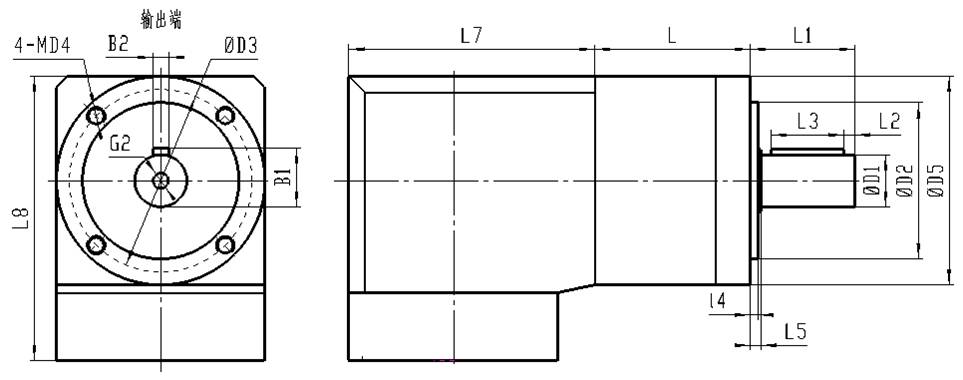

尺寸代号
尺寸名称
WPNE60
WPNE80
WPNE120
单级
双级
三级
单级
双级
三级
单级
双级
三级
D1
输出轴径
14h7
20h7
25h7
D2
止口直径
40h7
60h7
80h7
D3
安装孔中心线圆直径
52
70
100
D4
安装螺纹孔
M5*8
M6*10
M10*16
D5
机体直径
60
80
115
L
机体长度(不含法兰)
46.5
59.5
72
60
78
95.5
73.7
101.5
129
L1
输出轴伸长度
35
40
55
L2
键与轴端定位距离
2.5
4
5
L3
键长
25
28
40
L4
止口高度
3
3
4
L5
输出轴肩高度
4.5
4
5
L8
总高度
93
109.5
145.5
B1
带键轴高
16
22.5
28
B2
键宽
5
6
8
G2
中心螺纹孔
M5*12
M6*16
M10*22
L7
法兰厚度
(特制法兰数据会有所变化)
75
94
130
法兰连接处的尺寸要求
允许电机的输入轴径
≤14
≤19
≤22
允许电机的轴长(含止口高)
31
41
58
允许电机的止口尺寸
≥38
≥70
≥90
允许电机的外形尺寸
≤62*62
≤92*92
≤115*115
