RS10240E
- 全功能、小体积系列低压伺服驱动器
- 适配400W及其以下的低压伺服电机
- 适配多种编码器：光电式、磁式等增量编码器、绝对值编码器
|
电源电压
|
DC 24~60V
|
|
|
控制
特性
|
控制方式
|
SVPWM调制，闭环矢量控制，CLA电流环加速
|
|
速度控制精度
|
±1prm
|
|
| 位置控制精度 | ±1pulse | |
|
制动方式
|
外接泄放电阻，另可加辅助模块增强泄放 (SC-RSDC-B)
|
|
|
过载能力
|
按实际最大电流计算过载倍数，可持续10S
|
|
|
物理
接口
|

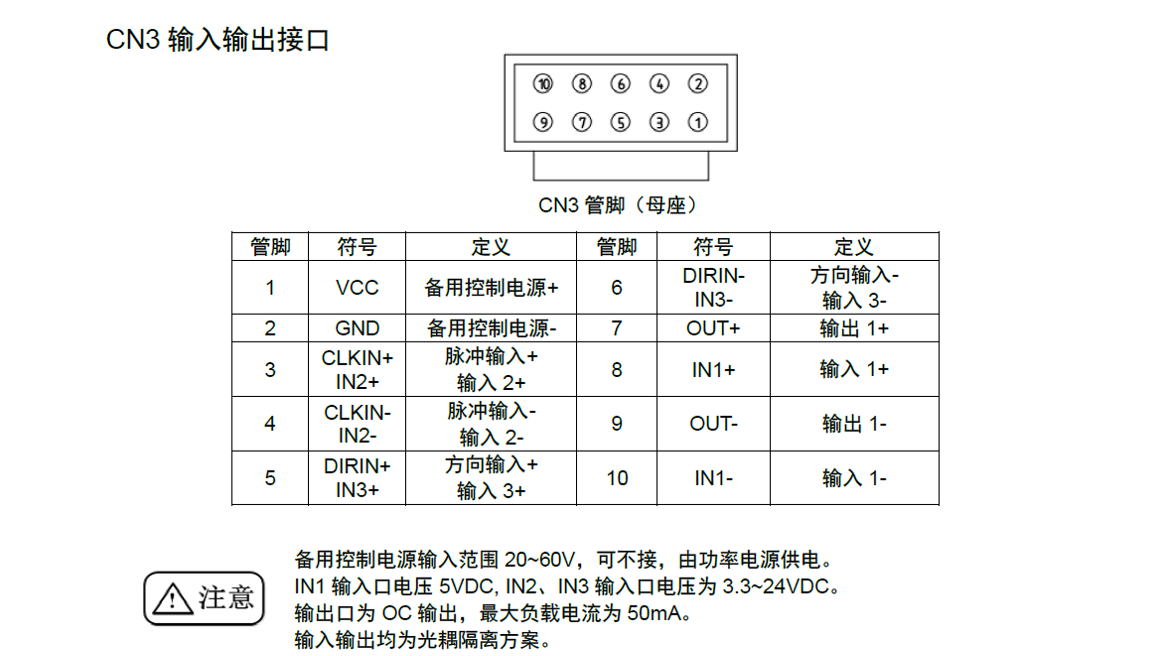

数字输入输出 |
1 路光耦隔离输入；1 路光耦隔离输出，OC 输出接法
|

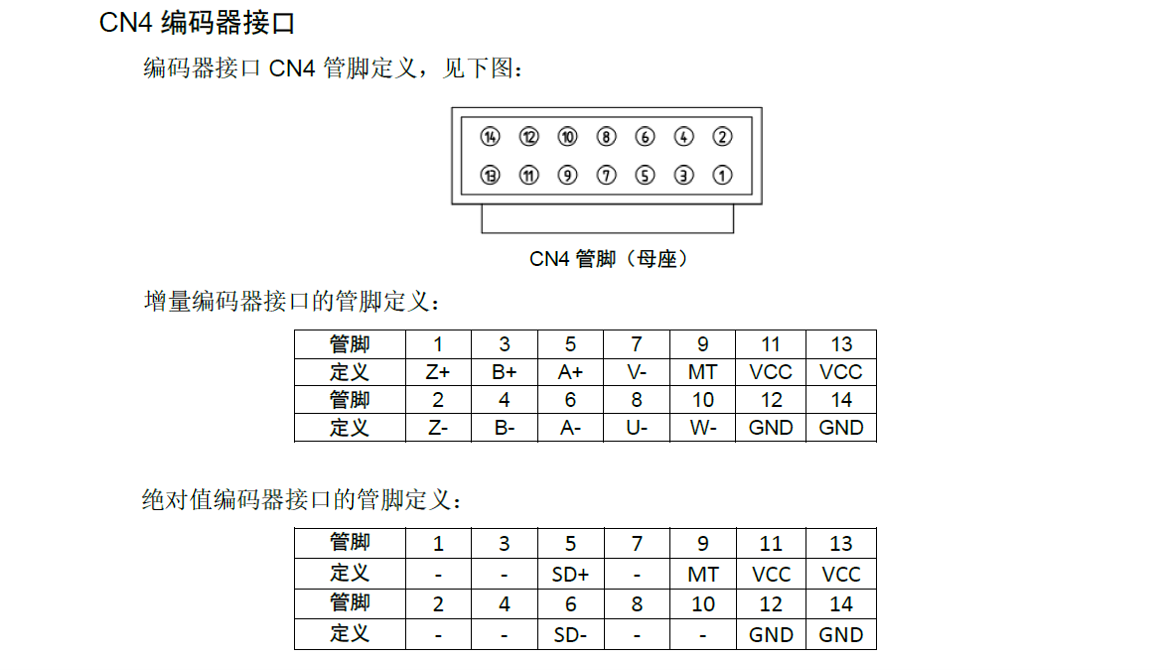

| 编码器输入 | 支持光电式、磁式等增量编码器、绝对值编码器 | |
| 模拟量输入 | 1 路，默认电机温度输入 | |
| 脉冲输入 | 支持脉冲方向口输入，最大频率200KHz | |

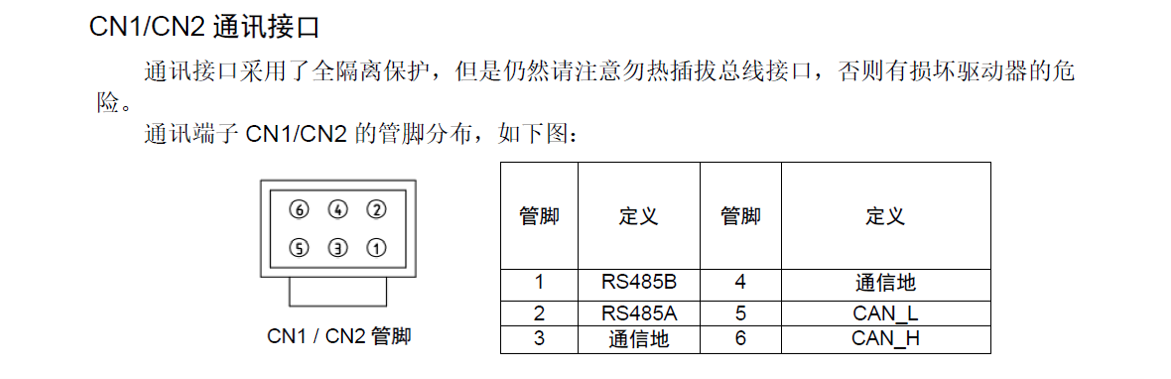

| 通讯总线 | RS485、CANopen | |
|
使用
环境
|
使用场所
|
无尘埃、无腐蚀性气体、无可燃性气体
|
|
温度
|
-20℃~+40℃
|
|
|
湿度
|
95%RH以下（不结露）
|
|
|
振动
|
振动≤频率20Hz：9.8m/s²；20Hz≤振动频率≤50Hz：2m/s2
|
|
|
产品重量
|
160g
|
|
|
其它说明
|
根据辅助散热的具体情况，最大可长时间输出12.5A 有效值，最大电流输出（峰值）30A（10 秒）
参考散热面积及对应电流输出如下： 1、 不加辅助散热，可长时间输出6A 电流（200W）； 2 、散热150mm*100mm*4mm(铝)，可长时间输出12.5A（400W）；
3、 驱动功率超过200W 的电机，请用户务必注意散热、导热，以保证驱动器正常工作； 请注意驱动器散热片温度在85℃以下，如果超过该温度，请暂停使用。
|
|
单位：mm
